压力表系列
yalibiaoxilie

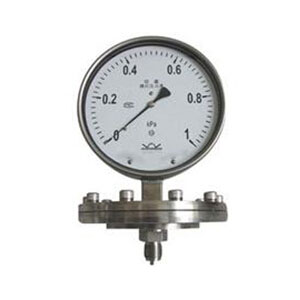

  • 产品名称：YMN系列隔膜式耐振压力表
  • 添加时间：2019-01-08 14:33:10
    • 产品说明: …
    联系电话：400-0550-143
    联系邮箱：1503749033@qq.com
介绍：

产品说明:

1、概述

    隔膜式压力表是由膜片隔离装置和配用压力表两大部分组成。广泛应用于石油、化工、医药、食品、造纸等行业测量具有强腐蚀性、高粘度、易结晶及含有固体颗粒的液体介质压力。
  耐振隔膜式压力表由于其配用表采用耐用压力表故有效地消除了介质脉动和环境振动所产生的影响，使仪表指示稳定、可靠，同时亦提高了仪表的使用寿命。

2、技术参数

产品型号
YML-100
YML-150
YNML-100
YNML-150
YMF-100
YMF-150
YNMF-100
YNMF-150
公称直径
螺纹连接
M20×1.5
发兰连接
(按GB9113-88)
测量范围(Mpa)
0～0.1; 0～0.16; 0～0.25; 0～0.4; 0～0.6;
0～1;  0～1.6;  0～2.5;  0～4;  0～6;
使用环境条件
温度-40～70.C; 相对湿度≤85%
耐振等级
V.H.3
V.H.4
V.H.3
V.H.4
隔离表头
公称直径
Φ100;  Φ150
类    别
一 般
耐 振
一 般
耐 振
精度等级
1.5; 2.5
隔离装置
法兰材料
1Cr18Ni9Ti
膜片材料
不锈钢、哈氏合金、等
填充工作液
甲基硅油、甘油等

4、外形尺寸
型 号
D
H
h
0～0.16Mpa
0.25～6Mpa
D'
d
k
n-d
D'
d
k
n-d
YML-100
YNML-150
Φ100
138
24
Φ92
　
　
　
Φ92
　
　
　
YML-100
YNML-150
Φ150
162
24
Φ92
　
　
　
Φ92
　
　
　
YMF-100
YNMF-150
Φ100
117
20
Φ140
Φ76
Φ100
4-Φ18
Φ140
Φ76
Φ100
4-Φ18
YMF-100
YNMF-150
Φ150
141
20
Φ140
Φ76
Φ100
4-Φ18
Φ140
Φ76
Φ100
4-Φ18
