温度变送器
wendubiansongqi

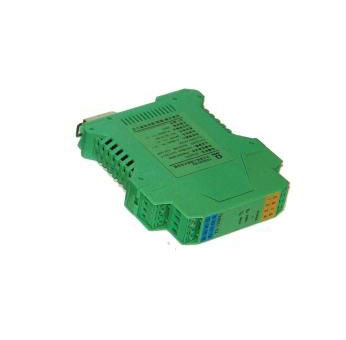

  • 产品名称:SWP8000系列温度变送器
  • 添加时间:2019-01-11 09:30:30
  • 产品说明: 概述 该系列模块特点是小型化并采用国际通用的DIN导轨安装标准,具有******的性能价格比,采用xj****的SMD工艺,工作十分可靠和稳定,是智能调节器和DCS系统理想的配套单元。 一般技术条件
    联系电话:400-0550-143
    联系邮箱:1503749033@qq.com
介绍:

 产品说明:

概述

该系列模块特点是小型化并采用国际通用的DIN导轨安装标准,具有******的性能价格比,采用xj****的SMD工艺,工作十分可靠和稳定,是智能调节器和DCS系统理想的配套单元。

一般技术条件

精度
±0.2%F.S
绝缘强度
输入、输出和电源之间,AC1500V/1分钟
线性
±0.1%F.S
绝缘电阻
输入、输出和电源之间,100MΩ(DC500V)
负载电阻
250~750Ω
消耗功利
1.5W(一路)
温度系数
<100ppm/℃
电源
DC24V±10%
响应时间
<0.1S(0-9%)
工作温度
0-40℃ <95%RH

型号及规格

名称
规格及型号
输入信号
输出信号
功能
配电器(单通道)
SWP-8047
4~20mADC
4~20mADC或1~5VDC
它向两线制变送器提供配电电源,并将变送器的信号隔离转换为输出
配电器(双通道)
SWP-8036
4~20mADC
4~20mADC或1~5VDC
配电器(一进二出)
SWP-8035
4~20mADC
4~20mADC或1~5VDC
配电器/隔离器
SWP-8039
4~20mADC
4~20mADC或1~5VDC
隔离器(单通道)
SWP-8067
4~20mADC
4~20mADC或1~5VDC
输入、输出信号隔离转换
隔离器(双通道)
SWP-8038
4~20mADC
4~20mADC或1~5VDC
隔离器(一进二出)
SWP-8034
4~20mADC
4~20mADC或1~5VDC
隔离器(单通道)
SWP-8068
1~5VDC
4~20mADC或1~5VDC
隔离器(双通道)
SWP-8069
1~5VDC
4~20mADC或1~5VDC

  仪表内部输出端可转换1~5VDC/4~20mADC

工作原理

SWP8000系列配电器是一种小型化卡装式仪表,主要功能是通过直流转换器为现场安装的两线制变送器提供一个隔离的电源,同时又将两线制变送器输送来的4~20mA DC信号转换成与之隔离的1~5VDC/4~20mA直流信号,供给指示、记录仪、模拟调节器、DCS系统,广泛用于工业生产过程检测与控制系统。因此本配电器是构成非防爆自动控制系统不可缺少的仪表品种。

  SWP8000系列隔离器是一种小型化卡装式仪表,主要功能是将4~20mADC或1~5VDC信号转换成相互隔离的4~20mADC或1~5VDC输出供给指示、记录仪、模拟调节器、可编程单/多回路数字调节器、分散控制系统及工业过程控制机等,并组成各种各样自动监视、控制系统。因此本隔离器是构成非防爆自动控制系统不可缺少的仪表品种。
特点
输入、电源、输出三者间相互隔离。
输入过流保护
动态响应时间小于0.1S
使用与维修

1、 的输出信号出厂时为4~20mADC,如用户须要1~5VDC时,可打开机箱,将小型拨动开关(K1、K2、K4接通K3、断开)既可。小开关  的(K1、K3、接通K2、K4)为4~20mADC。
2、 表使用前需经校验,确信仪表正常后,方可投入系统应用,注意输出为1~5VDC内阻≥250KΩ,4~20mADC时内阻为250~750Ω
3、 表在正常应用时,无需特殊维修工作,只需定期检查。
4、 仪表工作不正常时,要对仪表进维修。维修时只需检查:供电电压端是否为24VDC,配电电压是否为18.5~28.5VDC,输出  4~20mADC 和1~5VDC的转换开关是否拨对等。否则请寄回厂家修理。

定货须知

订货时注明产品名称、型号规格、数量(如需220V交流供电,订货时说)
