热电偶
redianou

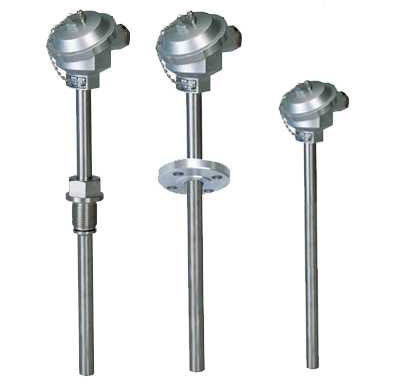

  • 产品名称:装配热电偶
  • 添加时间:2019-01-08 16:50:50
  • 产品说明: 本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时,采用机械电子工业部热电偶统一设计的系列、型谱。 概述 工业用装配式热电偶作为测量温度的变送器通常和显示
    联系电话:400-0550-143
    联系邮箱:1503749033@qq.com
介绍:

 产品说明:



本厂主要生产热电偶、热电阻等一次仪表、生产的装配式热电偶采用国际IEC标准。同时,采用机械电子工业部热电偶统一设计的系列、型谱。

概述
工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定,生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
可选型号

B型、S型、K型、E型
主要技术参数

测量范围及基本误差限

热电偶类别 代号 分度号 测量范围 基本误差限
镍铬-康铜 WRK E 0-800℃ ±0.75%t
镍铬-镍硅 WRN K 0-1300℃ ±0.75%t
铂铑13-铂 WRB R 0-1600℃ ±0.25%t
铂铑10-铂 WRP S 0-1600℃ ±0.25%t
铂铑30-铂铑6 WRR B 0-1800℃ ±0.25%t

注:t为感温元件实测温度值(℃)
热电偶时间常数

热惰性级别 时间常数(秒) 热惰性级别 时间常数(秒)

90-180

10-30

30-90

<10

◆热电偶公称压力:一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶***小插入深度:应不小于其保护套管外径的8-10倍(特列产品例外)
◆绝缘电阻:当周围空气温度为15-35℃,相对湿度<80%时绝缘电阻≥5兆欧(电压100V)。具有防溅式接线盒的热电偶,当相对温度为93± 3℃ 时,绝缘电阻≥0.5兆欧(电压100V)
◆高温下的绝缘电阻:热电偶在高温下,其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。

规定的长时间使用温度(℃)

试验温度(℃)

绝缘电阻值(Ω)

  ≥600 600 72000
  ≥ 800 800 25000
  ≥1000 1000 5000
