电量变送器
dianliangbiansongqi

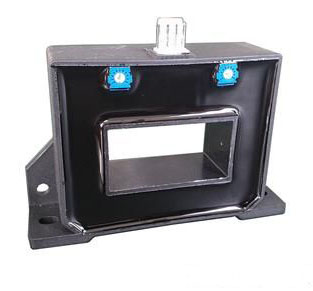

  • 产品名称:CS01 电流传感器
  • 添加时间:2019-01-11 14:37:05
  • 产品说明: …
    联系电话:400-0550-143
    联系邮箱:1503749033@qq.com
介绍:



产品说明:

型号:CS01
一、 产品特点
1、PBT外壳,耐高温;
2、环氧树脂灌封,隔离性能好,抗冲击性强;
3、体积小,外形美观,插针式直接焊接线路板;
4、线性范围宽,一致性好。
 二、 型号定义

 三、性能指标



型  号
I/O
精度
等级
相移RL=0
(补偿后)
线性范围
负载电阻
CS01-6/7.07
6A/7.07V
0.5
<5'
0~120%
≥500kΩ
CS01-5/4
5A/4V
0.5
<5'
0~120%
≥500kΩ

隔离耐压
使用温度
贮存温度
相对湿度
>2500Vac
-40℃~75℃
-60℃~75℃
<90%

上表所列为常用规格,还可根据客户要求另行设计。
 四、外形及引脚图(单位:mm)



 五、使用方法
CS01是一款精密电流传感器,将电流信号隔离变换成适当的电压信号,额定输入电流通常有6A、5A等,额定输出电压通常7.07V、4V等,还可根据客户要求另行设计,后面可不处理直接接A/D采样电路。
