电量变送器
dianliangbiansongqi
  • 产品名称:三组合交流电流(电压)变送器
  • 添加时间:2019-01-11 11:20:29
  • 一、概述 交流电流(电压)变送器是一种能将被测交流电流(交流电压)转换成按线性比例输出直流电压或直流电流的仪器,广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统
    联系电话:400-0550-143
    联系邮箱:1503749033@qq.com
介绍:
 一、    概述
交流电流(电压)变送器是一种能将被测交流电流(交流电压)转换成按线性比例输出直流电压或直流电流的仪器,广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。
交流电流、电压变送器具有单路、三路组合结构形式,其特点为:
1、准确度高(典型:0.2%   ***好0.05%)。
2、整个量程范围都有******的线性度。
3、集成化程度高,结构简单,优良的温度特性和长期工作稳定性,使变送器免于定期校验。
  二、产品名称及型号
名         称
型             号
辅  助  电  源
单交流电流变送器
YWD-I、 YWE-I、YWF-I 、YWL-I
YWD系列可选:AC:220V 110V
DC:220V  110V  48V  24V
YWE、YWF、YWL系列可选:
DC:  24V、15V、12V
三组合交流电流变送器
YWD-3I、YWE-3I、YWL-3I
单交流电压变送器
YWD-U、 YWE-U、YWF-U 、YWL-U
三组合交流电压变送器
YWD-3U、YWE-3U、YWL-3U
  三、执行标准
     GB/T13850-1998idtIEC688:1992
  四、主要技术指标
a)  精度等级: 0.2级、0.5级
b)  输入、输出及辅助电源参数
Vn
输入电压
V0
0~70V
V1
0~120V
V2
0~250V
V3
0~300V
V4
0~450V
V5
0~500V
V6
用户自定

An
输入电流

A1
0~1A
A2
0~5A
A3
0~10A
A4
0~30A
A5
0~50A
注:
A4、A5、 A6、A7、 A8
***适合于YWF类结构的产品。
A6
0~75A
A7
0~100A
A8
0~150A
A9
用户自定义
Pn
输助电源
P1
DC24V±15%
P2
DC12V±15%
P3
AC220V±15%
P4
用户自定
On
输    出
O1
0~5V
O2
1~5V
O3
0~2OmA
O4
4~20mA
O5
用户自定


















c)  输入频率: 50Hz±5Hz
d)  过载输入:电流:2倍连续  30倍1 秒
              电压:2倍连续
e)  吸收功率:电压回路:<0. 5VA/450V
           电压回路:<0.2VA/100V
             电流回路:<0.1 VA/5A
f)  响应时间: ≤350ms
g)  输出负载:电流:当辅助电源≥24V时,RL≤650Ω;
   当辅助电源为+12V、+15V时,RL≤300Ω;
                   电压:RL≥2kΩ
h)  工频耐压:输入/输出/外壳间:AC 2kV/min
i)  绝缘电阻: ≥20MΩ
j)  冲击电压: 5kV/1.2-50μs(峰值)
k)  工作环境:温度:-10~50℃     湿度:10~90%(无凝露)
l)  贮藏条件:温度:-40~70℃     湿度:10~95%(无凝露)
m)  外形尺寸:
            YWD-I、YWD-U型:       55 mm×75 mm×120mm³
 YWD-3I、YWD-3U型:     110 mm×75 mm×120mm
 YWE-I、 YWE-U型:      42mm×75 mm×70mm
 YWE-3I、YWE-3U型:     110 mm×75 mm×70mm
 YWF-I、 YWF-3U型:     104 mm×31 mm×77mm
 YWL-I(3I)、 YWL-U(3U)型: 75 mm×22.5mm×100mm
  五、接线图

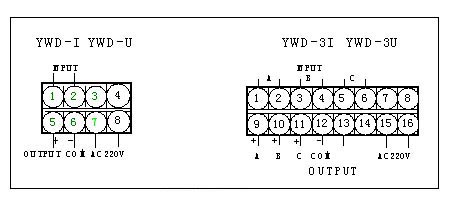

1、YWD系列单交流电流(电压)/三组合交流电流(电压)变送器

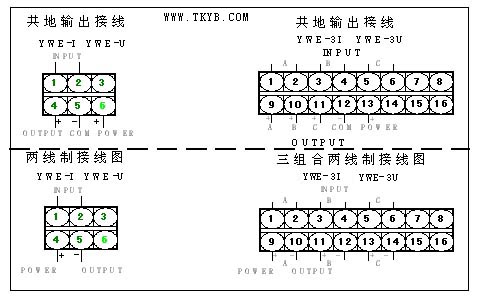

      2. YWE系列单交流电流(电压)/三组合交流电流(电压)变送器

      3. YWF系列单交流电流(电压)变送器
               YWF-I                 YWF-U

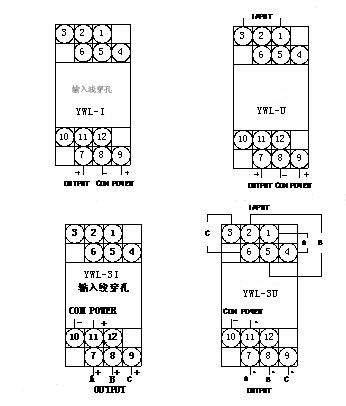

     4. YWL系列单交流电流(电压)/三组合交流电流(电压)变送器


注: 1、YWF、YWL系列交流电流变送器输入线从变送器外壳设置的穿孔穿过,不分极性。
           2、YWD、YWE系列电流变送器只允许通过小于10A的电流,超过10A时,只能选择YWF-I型产品。
  六、产品调试
   1、  YWD、YWE单交流电流、电压变送器:找到对应于变送器面板上相应的ZERO和CAL两个调试孔,其内的两个电位器分别为零点和满度调校电位器,调校时用小螺丝刀慢慢旋转至所需精度即可。
  2、  YWD、YWE三组合交流电流、电压组合变送器:找到对应于变送器面板上相应的ZEROA、CALA、ZEROB、CALB、和ZEROC、CALC六个调试孔,其内的电位器分别为A、B、C三路的零点和满度调校电位器,调校时用小螺丝刀慢慢旋转至所需精度即可。
  七、    安装
  YWD、YWE系列采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm。螺钉大小为M4×12和M3×12。YWF、
YWL采用DIN导轨安装,导轨宽度为35mm。
  八、    定货须知
  签定订货合同时请详细写明所需的型号、规格,对应所选择的型号按下列格式将代号填入,特殊规格用文字
说明。

例1:YWF-I-A4-P1-O1
     YWF-I型有源单交流电流变送器
     输    入:AC 0~30A
     辅助电源:DC 24V±15%
     输    出:DC 0~5V
例2:YWD-3U-V3-P3-O4
     YWD-3U型有源三电压组合变送器
     输    入:AC 0~300V
     辅助电源:AC 220V±15%
     输    出:DC 4~20mA
  九、      注意事项
1、  输入、输出、辅助电源接线须***正确,不能错位。
2、  使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
3、  产品出厂时已调校好零点和精度,请勿随意调整。

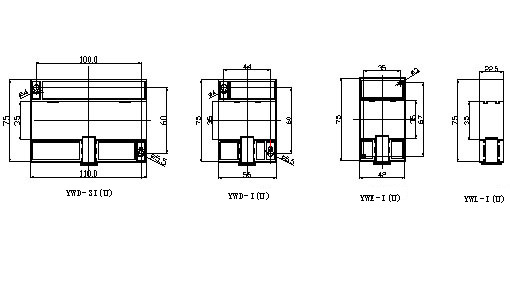

  十、安装尺寸(底部视图)
